Hur väljer man rätt NdFeB-magnet för din applikation?

Att välja rätt NdFeB-magnet (Neodymium Iron Boron) beror på fem kärnfaktorer: grad (magnetisk styrka), maximal driftstemperatur, beläggningstyp, form och dimensioner samt magnetiseringsriktning . Få dessa fem parametrar rätt, och magneten kommer att fungera tillförlitligt i din applikation i flera år. Missa en enda, och du riskerar avmagnetisering, korrosionsfel eller mekaniska fel. Den här guiden går systematiskt igenom varje beslut.

Förstå betygssystemet före allt annat

NdFeB magneter klassificeras efter betyg, uttryckt som ett nummer följt av en eller två bokstäver - till exempel N35, N42, N52 eller N35SH. Siffran anger maximal energiprodukt i MGOe (Megagauss-Oersteds) , vilket är ett direkt mått på magnetisk energitäthet. Bokstäverna indikerar magnetens termiska prestandaklass.

Här är en uppdelning av vanliga kvaliteter och deras typiska energiprodukter:

En praktisk regel: välj inte automatiskt högsta betyg . Högre kvaliteter är svårare att bearbeta, mer spröda och kan ha lägre koercitivitet - vilket innebär att de avmagnetiserar lättare vid förhöjda temperaturer. Matcha betyget med den faktiska fältstyrkan som krävs i din design.

Matcha temperaturklassificeringen till din driftsmiljö

Temperaturen är den vanligaste förbises vid val NdFeB magneter . Standardmagneter av N-grad (inget suffix) har en maximal driftstemperatur på endast 80°C . Att utsätta dem för högre temperaturer orsakar irreversibel avmagnetisering - ett fel som inte kan korrigeras utan ommagnetisering.

Bokstavssuffixet i betyget indikerar högtemperaturkoercivitetsklassen:

• Inget suffix (t.ex. N42): Max drifttemperatur 80°C
• M (t.ex. N42M): Upp till 100°C
• H (t.ex. N42H): Upp till 120°C
• SH (t.ex. N38SH): Upp till 150°C
• UH (t.ex. N35UH): Upp till 180°C
• EH (t.ex. N33EH): Upp till 200°C
• AH (t.ex. N30AH): Upp till 220°C

Till exempel kan en dragmotor för elfordon se temperaturer på 120–150°C inuti rotorenheten. I det här fallet är en N42H- eller N38SH-klass det lämpliga valet. Användning av en standard N42 skulle resultera i fältförlust inom den första driftscykeln vid förhöjda temperaturer.

Räkna även med magnetens temperaturkoefficient för remanens , vilket typiskt är −0,11 % till −0,12 % per °C för NdFeB. En magnet som är klassad till 1,30 T vid 20°C kommer att producera cirka 1,17 T vid 120°C - en 10 % minskning som måste tas med i din magnetiska kretsdesign.

Välj rätt beläggning för din miljö

NdFeB magneter är mycket känsliga för korrosion. Baslegeringen innehåller järn och sällsynta jordartsmetaller som rostar snabbt i fuktiga eller kemiskt aggressiva miljöer utan en skyddande beläggning. Att välja fel beläggning är en av de främsta orsakerna till för tidigt magnetfel i fält.

Vanliga beläggningsalternativ och deras egenskaper

Observera att beläggningens tjocklek direkt påverkar dimensionstoleranserna. Om din design har snäva spelrum - till exempel en rotorslits med en tolerans på 0,1 mm - måste nickelskiktet på 20 μm räknas med i magnetens bearbetade dimensioner.

Definiera formen och dimensionerna baserat på din magnetkrets

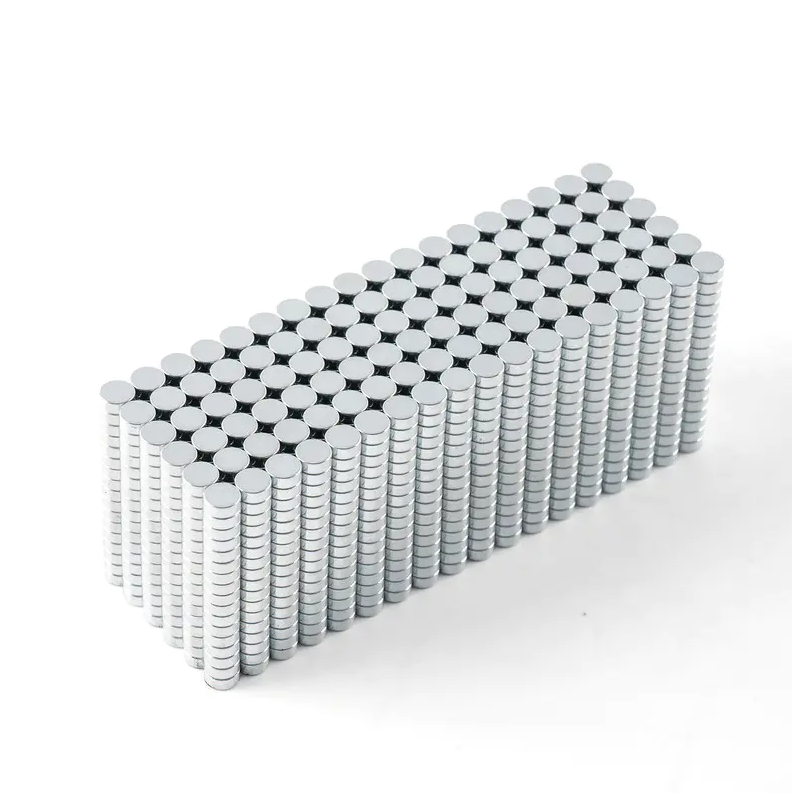

NdFeB magneter tillverkas i ett brett utbud av standardformer: block, skivor, ringar, bågar, stavar och anpassade profiler. Formen du väljer måste tjäna din magnetiska krets geometri, inte tvärtom.

Viktiga dimensionella överväganden inkluderar:

• Längd-diameter-förhållande (L/D) för cylindriska magneter: Ett L/D-förhållande över 0,7 är i allmänhet att föredra för att undvika självavmagnetisering från formfaktorn.
• Bågmagneter för motorer: Den inre och yttre radien, bågvinkeln (t.ex. 45°, 60°, 90°) och tjockleken påverkar alla flödestätheten i luftgapet. Även en avvikelse på 1° i bågvinkeln kan förskjuta bakåt-EMF-vågformen i en BLDC-motor.
• Ringmagneter för axialflödesmaskiner: En jämn väggtjocklek på ±0,05 mm är ofta avgörande för balanserad prestanda.
• Toleransgrader: Standardtoleranser är vanligtvis ±0,1 mm för sintrad NdFeB. Precisionsslipning kan uppnå ±0,02 mm men ökar kostnaden och ledtiden.

För att hålla magneter som används i fixturer eller spärrar är dragkraften starkt beroende av luftgapet. En skivmagnet med 10 kg dragkraft vid 0 mm gap kommer att producera mindre än 1 kg vid 3 mm luftgap - en faktor tio fall på grund av enbart luftgaps motvilja.

Ange magnetiseringsriktningen för din montering

NdFeB magneter kan magnetiseras i olika riktningar i förhållande till deras geometri. De vanligaste alternativen är axiell (genom tjockleken), diametral (över diametern) och radiell (från mitten utåt). Att specificera fel magnetiseringsriktning kommer att resultera i en magnet som inte kan användas i din montering, även om varannan parameter är korrekt.

• Axiell magnetisering: Standard för de flesta skiv- och blockmagneter. Nord- och sydpolen är på de plana ytorna.
• Diametral magnetisering: Vanligt för cylindriska stänger som används i sensorer och linjära ställdon. Stolpar finns på motsatta sidor av cylindern.
• Radiell magnetisering: Används i ringmagneter för DC-motorer och vissa högtalarkonfigurationer. Kräver specialiserade magnetiseringsfixturer och är mer komplex att tillverka.
• Multipolig magnetisering: Appliceras på ringar eller ljusbågar i stegmotorer och kodarapplikationer. En enda ring kan ha 8, 16 eller till och med 32 poler med alternerande nord-sydliga regioner.

Bekräfta alltid magnetiseringsriktningen med en Gauss-mätare eller Hall-sond innan magneter integreras i en sammansättning, särskilt i flerpoliga konfigurationer där polaritetsfel kan orsaka rotorobalans.

Redovisa för mekaniska egenskaper och hanteringsbegränsningar

NdFeB-magneter är sintrade keramliknande material. Det är de hård men skör , med en tryckhållfasthet på cirka 1 050 MPa men en böjhållfasthet på endast 250 MPa. Detta betyder att de kan motstå kompression bra men kommer att spricka eller spricka under böjning, slag eller dragpåkänning.

Praktiska hanteringskrav att planera för:

• Stora magneter (över 50 mm i valfri dimension) kräver fixturer eller distanser under monteringen för att förhindra okontrollerad attraktion och stötbrott.
• NdFeB magneter should not be drilled or cut after magnetization — the heat and mechanical stress will cause demagnetization and cracking. Always specify holes and slots in the green machining stage.
• Limbindning är vanligt vid montering; limmet måste dock klassificeras för driftstemperaturen och den differentiella termiska expansionen mellan magneten (koefficient ~5 × 10⁻⁶/°C) och stålhöljet (~11 × 10⁻⁶/°C).
• Pacemakers, kreditkort och mekaniska klockor måste hållas på minst 10–15 cm avstånd vid hantering av högkvalitativa magneter.

Använd ett beslutsramverk för att konvergera till rätt specifikation

Vid inköp NdFeB magneter för en ny applikation kommer att arbeta igenom dessa frågor i ordning att systematiskt eliminera olämpliga alternativ:

1. Vilken är den maximala temperaturen som magneten når under drift? → Detta bestämmer betygssuffixet (inget suffix, M, H, SH, UH, EH eller AH).
2. Vilken flödestäthet eller dragkraft krävs vid arbetspunkten? → Detta bestämmer minimienergiprodukten och därför den numeriska graden (t.ex. N35 vs. N48).
3. Vad är miljöexponeringen? → Detta bestämmer beläggningen (Ni för torr inomhus, epoxi eller parylen för fuktiga eller kemiska miljöer).
4. Vilken form och magnetiseringsriktning kräver den magnetiska kretsen? → Detta bestämmer geometri och orientering.
5. Vilka dimensionella toleranser krävs? → Detta avgör om standardsintringstoleranser räcker eller precisionsslipning behövs.
6. Vilken kvantitet krävs och med vilken leveransfrekvens? → Detta påverkar om standardkatalogstorlekar eller anpassade verktyg är mer praktiskt.

Att köra en finita element magnetisk simulering (FEM) med den faktiska B-H-kurvans data för din valda klass – inte förenklade antaganden – rekommenderas starkt innan du slutför specifikationen för en högvolym eller säkerhetskritisk tillämpning.

Verifiera kvalitet genom standardiserade tester

När du har identifierat en målspecifikation, begär certifierade materialtestrapporter (CMTR) eller testdata från tredje part som bekräftar följande parametrar för varje produktionsbatch:

• Remanens (Br) — verifierad via en kalibrerad flödesmätare, inte bara en yta Gauss-avläsning
• Tvång (Hcb och Hcj) — Inre koercitivitet Hcj är särskilt kritisk för högtemperaturkvaliteter
• Maximal energiprodukt (BHmax) — måste falla inom det deklarerade betygsfönstret
• Saltspraytestresultat — ASTM B117 eller motsvarande, anpassad till beläggningsspecifikationen
• Dimensionell inspektionsrapport — Kritiska mått verifierade mot rittoleranser med hjälp av CMM eller optisk mätning

Konsistens från sats till sats är en känd utmaning i sintrad NdFeB-produktion. Magnetiska egenskaper kan variera med ±3–5 % mellan ugnssatser, vilket är viktigt vid precisionstillämpningar. Att specificera kriterier för inkommande inspektion i din inköpsorder – inte bara att förlita sig på leverantörs självcertifiering – är ett praktiskt steg som förhindrar nedströms monteringsfel.
