NdFeB magneter — sintrade neodym-järn-bor permanentmagneter — är de mest kraftfulla kommersiellt tillgängliga permanentmagneterna i världen , med energiprodukter från 35 MGOe (N35) upp till 52 MGOe (N52) och däröver. De är det kritärka möjliggöroche materialet för moderna elmotorer, industriell automation, medicinsk utrustning, förnybara energisystem och konsumentelektronik. Oavsett om du köper från en tillverkare av neodymmagneter för högvolymmotorproduktion eller behöver anpassade NdFeB-magneter för ett precisionsinstrument, att förstå vad NdFeB-magneter används till är grunden för att göra rätt material- och kvalitetsval.
Ningbo Tujin Magnetic Industry Co., Ltd. är en professionell Tillverkare av NdFeB-magneter och fabrik för magneter för sällsynta jordartsmetaller specialiserat på högpresterande motormagneter med hög temperatur och precision anpassade former för krävande globala applikationer. Den här guiden täcker hela omfattningen av NdFeB-magnetapplikationer, kvaliteter, sammansättningar, beläggningar och designöverväganden.
Termen NdFeB står för Neodym (Nd), Järn (Fe) och Bor (B) - de tre primära beståndsdelarna i legeringen. Den dominerande magnetiska fasen är Nd2Fe14B, en tetragonal intermetallisk förening som först syntetiserades oberoende av General Motors och Sumitomo Special Metals 1984. NdFeB magnet betydelse i praktiken är en sintrad eller bunden permanentmagnet med den högsta kända energiprodukten av något magnetiskt material vid rumstemperatur.
NdFeB magnetsammansättning viktprocent är cirka 29–32 % neodym (ett sällsynt jordartsmetall), 64–68 % järn och 1 % bor, med små tillsatser av dysprosium (Dy), terbium (Tb), kobolt (Co), aluminium (Al), koppar (Cu) och niob (Nb) för att optimera koerciviteten, kornens temperaturstabilitet och mikrostruktur. NdFeB-magneter med hög temperatur innehåller förhöjda nivåer av Dy eller Tb — tunga sällsynta jordartsmetaller som avsevärt förbättrar magnetens motstånd mot avmagnetisering vid förhöjda driftstemperaturer, vilket gör dem väsentliga för NdFeB magneter för motorer i nya energifordon och industriella drivningar.
| Element | Symbol | Typiskt innehåll | Primär funktion |
|---|---|---|---|
| Neodym | Nd | 29–32 viktprocent | Primär magnetisk fasbildare (Nd2Fe14B) |
| Järn | Fe | 64–68 viktprocent | Ger hög mättnadsmagnetisering |
| Bor | B | ~1 vikt% | Stabiliserar tetragonal kristallstruktur |
| Dysprosium | Dy | 0–6 viktprocent | Ökar tvångsförmågan för högtemperaturbetyg |
| Terbium | Tb | 0–2 viktprocent | Alternativ HRE-addition, högre koercitivitet/atom |
| Kobolt | Co | 0–3 viktprocent | Förbättrar Curie temperatur och korrosionsbeständighet |
Den NdFeB magnetkvaliteter Systemet klassificerar magneter främst efter deras maximala energiprodukt (BHmax), uttryckt i MGOe (Mega Gauss Oersteds) eller kJ/m3. Standardbetygen sträcker sig från N35 till N52 , med högre siffror som indikerar större magnetisk energitäthet. Gradsuffix — H, SH, UH, EH, AH — indikerar successivt högre maximala driftstemperaturer och koercitivitetsnivåer.
Den chart above presents two key axes of NdFeB magnet specification: energy product by base grade (N35–N52, shown in red) and maximum operating temperature by grade suffix (N through NUH, shown in blue). N52 neodymmagneter levererar den högsta energiprodukten av någon kommersiellt producerad sintrad NdFeB-kvalitet, som erbjuder upp till 52 MGOe - ungefär 50 procent mer magnetisk energi per volymenhet än N35. Detta gör N52 neodymmagnetblocksformat särskilt värderade i högpresterande motorkonstruktioner med begränsad utrymme. Temperatursuffixsystemet är lika kritiskt för motortillämpningar: standardmagneter av N-grad är klassade till endast 80 grader Celsius, medan NUH- och NEH-graderna tål 180 till 200 grader Celsius - en specifikation som är väsentlig för EV-traktionsmotorer, servomotorer och kompressormotorer där lindningstemperaturerna kan överstiga 150 grader Celsius. Att välja rätt kvalitetskombination av energiprodukt och temperaturklass är det första och viktigaste steget i anpassad NdFeB-magnetspecifikation.
Den question of vad används neodymmagneter till har ett expansivt svar som spänner över praktiskt taget alla teknikintensiva branscher. Som en tillverkare av sällsynta jordartsmetaller Tujin Magnetic Industry levererar NdFeB-magneter inom följande primära sektorer:
NdFeB magneter för motorer representerar det enskilt största applikationssegmentet och står för uppskattningsvis 60 till 65 procent av den globala NdFeB-förbrukningen i värde. I elfordon, permanentmagneter för elmotorer — Specifikt interiöra permanentmagnetsynkronmotorer (IPMSM) — möjliggör effekttätheter som är ouppnåeliga med induktions- eller lindningsfältsalternativ. En typisk 150 kW EV-traktionsmotor använder cirka 2 till 4 kg högkvalitativ sintrad NdFeB. Neodymmagneter av motorkvalitet för EV-tillämpningar kräver typiskt kvaliteter som 38UH, 40UH eller 42SH, som kombinerar hög remanens med tillräcklig koercitivitet för att motstå avmagnetisering vid högsta driftstemperaturer.
Anpassade motormagneter för industriell automation inkluderar bågsegmentmagneter för servomotorrotorer, ringmagneter för BLDC (Brushless DC) statorer och högkoercitivitetsblock för magnetiska separatorer och hållarenheter. Sällsynta jordartsmagneter för motorer i servo- och robotfogtillämpningar kräver extremt snäva dimensionstoleranser - vanligtvis ±0,05 mm vid kritiska dimensioner - och konsekventa magnetiska egenskaper över stora produktionssatser för att säkerställa enhetliga vridmomentrippelegenskaper.
Energieffektiva kompressormotorer för luftkonditioneringsapparater, invertermotorer för tvättmaskiner och fläktmotorer med variabel hastighet är alla beroende av sintrade neodymmagneter för att uppnå sina effektivitetsklasser. Inom ljudsektorn ger NdFeB-magneter i högtalare överlägsen känslighet och transientsvar jämfört med ferritalternativ. Sensormagneter i kodare, positionssensorer och gasspjällshus för bilar är en annan applikation med hög volym för anpassade NdFeB-magneter i kompakta geometrier.
Medicinska applikationer inkluderar mikromotorer för dentala implantathandstycken, kirurgiska robotleddrifter, insulinpumpmotorer och kateterstyrsystem. Dessa applikationer kräver de högsta nivåerna av dimensionell precision, ytfinish och batch-till-batch magnetisk konsistens. Som en NdFeB magneter leverantör Tujin tillhandahåller fullständig spårbarhet och inspektionsdokumentation för medicinska kunder, inklusive Br, Hcj, BHmax och beläggningstjockleksregister för varje produktionssats.
Direktdrivna vindturbingeneratorer är en stor och växande applikation för storformat sällsynta jordartsmetaller . En 5MW direktdriven havsbaserad vindturbin kan kräva mer än 2 000 kg sintrad NdFeB i sin generatorrotor. När vindkraftverken skalar mot 12MW och däröver kommer efterfrågan på högpresterande permanentmagneter från neodymmagneter fabriker med beprövad storformatstillverkningskapacitet fortsätter att öka.
Den horizontal bar chart above shows the estimated demand distribution of NdFeB magnets across key end-use industries. EV- och motortillämpningar står tillsammans för cirka 40 procent av den totala efterfrågan på NdFeB , vilket återspeglar den accelererande övergången till elektrifierad transport och den centrala rollen för permanentmagnetmotorer i EV-drivlinans arkitektur. Industriell automation står för 24 procent – ett segment som drivs av den globala expansionen av fabriksrobotik, servopresssystem och precisions-CNC-utrustning – som alla är beroende av motormagneter med högt vridmoment för att leverera den noggrannhet och lyhördhet som automatiserad tillverkning kräver. Vindkraftens andel på 16 procent förväntas växa avsevärt fram till 2030 när design av direktdrivna turbiner vinner marknadsandelar jämfört med växlade alternativ. Medicinska applikationer och precisionsutrustningstillämpningar är, även om de är mindre i volym, bland de mest krävande när det gäller dimensionell tolerans och magnetisk enhetlighet, vilket gör dem till ett prioriterat fokus för specialiserade specialanpassade NdFeB-magnettillverkare. Bredden av denna efterfrågeprofil understryker varför NdFeB magneter manufacturer kapacitet över kvaliteter, former och beläggningar är så viktiga för att betjäna flera industrier från en enda produktionsplattform.
Som ledande anpassade neodymmagneter tillverkare, Tujin Magnetic Industry tillverkar ett omfattande utbud av magnetgeometrier för att tillgodose de magnetiska kretskraven för olika motor- och enhetsdesigner. Följande produktbilder illustrerar bredden av precisionsformer tillgängliga från vår NdFeB magneter fabrik :

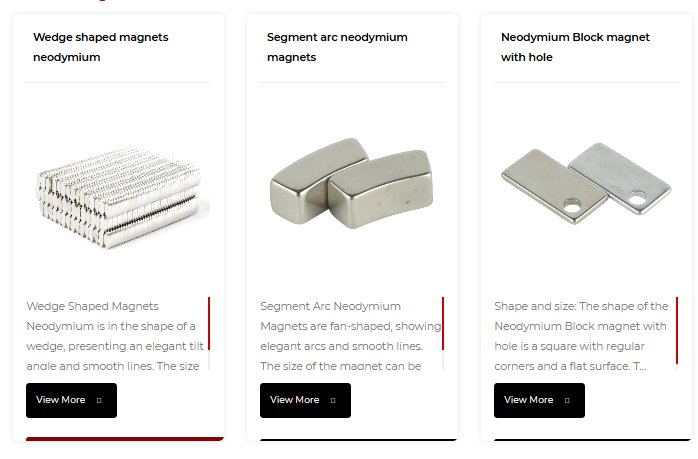

Kilformade neodymmagneter, segmentbågs-NdFeB-magneter och blockmagneter med hål – anpassade former från Tujin Magnetic Industry

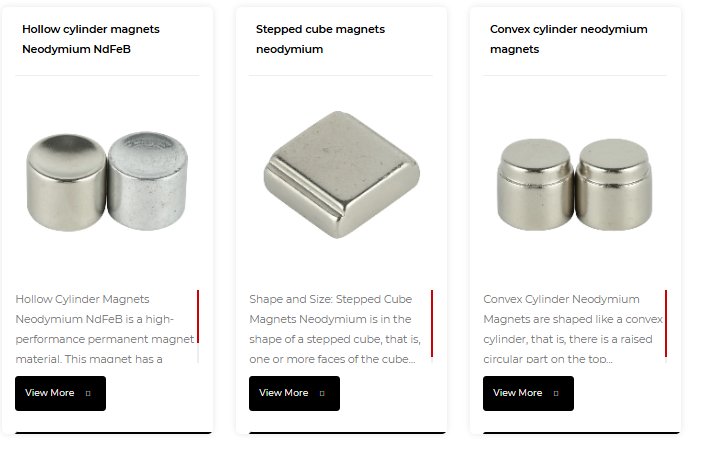

NdFeB-magneter med ihåliga cylindrar, neodymmagneter med stegade kuber och permanenta konvexa cylindermagneter för motor- och precisionsanordningar

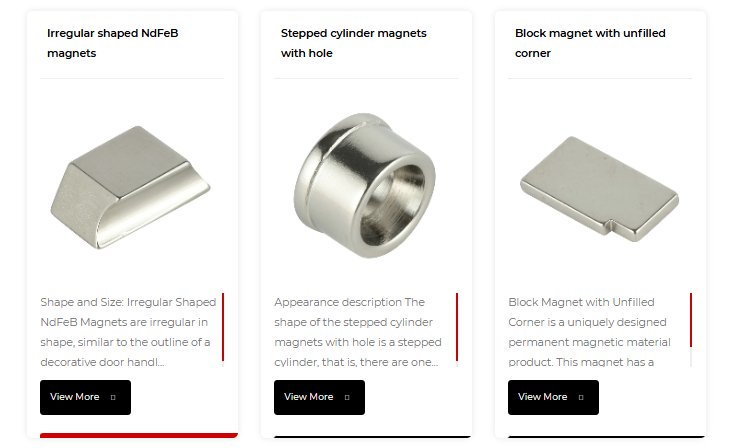

Oregelbundet formade NdFeB-magneter, trappstegscylindermagneter med hål och blockmagneter med ofyllt hörn — utformade för att exakta kundspecifikationer
Segmentbågsmagneter är den mest använda geometrin för ytmonterade och invändiga permanentmagnetmotorrotorer. Precisionsslipning säkerställer att bågradien och vinkeldimensionerna hålls inom ±0,03 mm, vilket är avgörande för konsekvent luftgapflödestäthet och lågt vridmoment. Kilformade magneter används i Halbach-arraykonfigurationer och vissa linjärmotorkonstruktioner. Ihåliga cylinder- och ringmagneter med flerpolig magnetisering är vanliga i kodarhjul, kopplingsenheter och kompakta BLDC-motorer. Oregelbundna och stegvisa former — inklusive blockmagneter med ofyllda hörn, konvexa cylindrar och stegformade cylindrar med hål — tillverkas enligt kundens exakta CAD-specifikationer, vilket gör det möjligt för designingenjörer att optimera magnetiska kretsar utan att begränsas av standardkataloggeometrier.
Temperaturen är den mest kritiska prestandavariabeln för NdFeB magneter för motorer . Till skillnad från ferritmagneter, som har positiva temperaturkoefficienter för koercivitet, förlorar NdFeB-magneter koercivitet när temperaturen stiger - ett fenomen som beskrivs av temperaturkoefficienterna för Br (vanligtvis -0,09 till -0,12% per grad Celsius) och Hcj (vanligtvis -0,40 till -0,60 % för standardgrader Celsius). Om driftstemperaturen överstiger avmagnetiseringskurvans knäpunkt, uppstår irreversibel flödesförlust.
Tujins högtemperatur NdFeB-magneter bibehålla tillförlitlig magnetisk prestanda över hela driftområdet från -40 grader Celsius till 200 grader Celsius eller högre. Avancerad korngränsdiffusionsteknik (GBD) – där Dy eller Tb diffunderas selektivt in i korngränserna snarare än bulk-tillsats – tillåter koercitivitetsförbättring med minimal uppoffring av remanens, vilket möjliggör motormagneter med högt vridmoment som överträffar konventionella tunga-sällsynta jordartsmetaller substituerade kvaliteter i både kostnad och prestanda.
Den line chart illustrates how remanence retention degrades with increasing operating temperature across three NdFeB grade variants of the same base energy class: N42, N42H, and N42UH. Standard N42-magneter upplever irreversibel avmagnetisering över 80 grader Celsius , vilket gör dem olämpliga för motorapplikationer där lindningstemperaturerna kan överstiga denna tröskel under kontinuerlig belastning. N42H, med sin högre inneboende koercitivitet som uppnås genom kontrollerad dysprosiumtillsats, utökar det användbara intervallet till cirka 120 grader Celsius - tillräckligt för många industriella servo- och apparatmotortillämpningar. N42UH-magneter bibehåller användbara flödesnivåer upp till 180 grader Celsius , vilket gör dem till det bästa valet för EV-traktionsmotorer, flygmotorer och högcykeldrivna industridrivenheter. Ju brantare applikationens värmegradient, desto mer kritiskt blir det att arbeta med en tillverkare av neodymmagneter som kan tillhandahålla både korrekt kvalitetsspecifikation och valideringstestdata – inklusive termiska avmagnetiseringskurvor uppmätta på faktiska produktionsbatcher – för att bekräfta prestanda i den avsedda driftsmiljön. Tujin tillhandahåller kompletta magnetiska karaktäriseringsdata med varje motormagnetsändning.
Obelagda sintrade NdFeB-magneter är mottagliga för korrosion på grund av den elektrokemiska interaktionen mellan Nd2Fe14B-fasen och den neodymrika korngränsfasen. Utan lämpligt ytskydd leder oxidation till spjälkning, magnetisk flödesförlust och kontaminering av omgivande enheter. Avancerade beläggningar är därför en kritisk kvalitetsskillnadsfaktor för alla anpassade NdFeB-magneter tillverkare som betjänar motor- och industriapplikationer.
Som en fabrik för magneter för sällsynta jordartsmetaller med full egen beläggningskapacitet väljer och validerar Tujin Magnetic Industry det optimala beläggningssystemet för varje kundapplikation, vilket säkerställer att ytskyddsprestanda verifieras genom accelererad korrosionstestning innan massproduktion påbörjas.
En komplett NdFeB magnet datablad tillhandahåller de magnetiska, termiska och fysiska parametrarna som behövs för att helt karakterisera en magnet för teknisk design. Följande tabell sammanfattar nyckelparametrarna och deras typiska värdeintervall för sintrad NdFeB:
| Parameter | Symbol | Typiskt område (N35–N52) | Teknisk betydelse |
|---|---|---|---|
| Remanens | Br | 1.17–1.48 T | Luftgapflödestäthet; driver motorns vridmoment direkt |
| Tvång (inneboende) | Hcj | 955–2000 kA/m | Avmagnetiseringsmotstånd; kritisk för användning i hög temperatur |
| Energiprodukt | BHmax | 263–414 kJ/m3 | Total magnetisk styrka per volymenhet |
| Curie temperatur | Tc | 310–380 C | Absolut magnetisk mättnadsgräns (ej driftstemperatur) |
| Temp. Coeff. av Br | alfa(Br) | -0,09 till -0,12 %/C | Reversibel flödesvariation med temperatur |
| Densitet | rho | 7,4–7,6 g/cm3 | Massuppskattning för rotorbalansberäkningar |
Den radar chart compares sintered NdFeB, ferrite, and Alnico magnets across six key performance dimensions relevant to motor and industrial applications. NdFeB dominerar i remanens, energiprodukt och tvång — De tre egenskaperna som avgör hur mycket vridmoment en motor kan producera per magnetvolymenhet och hur motståndskraftig den är mot avmagnetisering under ogynnsamma fältförhållanden. Ferritmagneter har högst betyg när det gäller korrosionsbeständighet och kostnadseffektivitet, vilket gör dem lämpliga för enkla applikationer med låg effekt i godartade miljöer, men deras energiprodukt är vanligtvis 5 till 8 gånger lägre än motsvarande volym NdFeB, vilket kraftigt begränsar deras lämplighet för motormagneter med högt vridmoment . Alnico-magneter – en legering av järn-aluminium-nickel-kobolt – erbjuder utmärkt temperaturstabilitet och används i specialiserade sensorer och analoga instrument, men deras extremt låga koercitivitet gör dem sårbara för avmagnetisering i motoraggregatets ströfält, vilket begränsar deras användning som permanentmagneter för elmotorer . För krävande motorapplikationer, NdFeB från en kvalificerad tillverkare av sällsynta jordartsmetaller med lämpligt val av kvalitet och beläggning är det tekniskt överlägsna valet över de flesta nyckelprestandadimensioner.
För import- och exportändamål, NdFeB-magnet HS-kod faller vanligtvis under HS 8505.11 — permanentmagneter av metall — inom den bredare klassificeringen av det harmoniserade systemet för elektromagneter och permanentmagneter (kapitel 85). Köpare som köper från en NdFeB magneter fabrik i Kina bör bekräfta den specifika 10-siffriga HS-koden som är tillämplig i deras jurisdiktion, eftersom underklassificeringar varierar mellan EU:s kombinerade nomenklatur, US HTS Schedule och andra nationella tariffsystem. Tujin Magnetic Industry tillhandahåller fullständigt stöd för tulldokumentation, inklusive certifikat för ursprungsland, materialsammansättningsdeklarationer och REACH/RoHS-överensstämmelse.
NdFeB magnet återvinning är ett allt viktigare ämne i takt med att den globala efterfrågan på sällsynta jordartsmetaller växer och resiliens i försörjningskedjan blir en strategisk prioritet. Sintrat NdFeB-skrot – inklusive produktionsavskärningar, kasserade delar och uttjänta motormagneter – kan upparbetas genom hydrometallurgiska eller direkta återvinningsvägar för att återvinna neodym, dysprosium och andra värdefulla element. European Critical Raw Materials Act och motsvarande policyer i USA och Japan fastställer mål för återvunnet innehåll för magneter för sällsynta jordartsmetaller i elbilar och vindturbiner, vilket skapar ett betydande regelmässigt incitament för återvinningskedjor med slutna kretslopp.
Ningbo Tujin Magnetic Industry Co., Ltd. är en professionell Tillverkare av NdFeB-magneter och fabrik för magneter för sällsynta jordartsmetaller specialiserat på tillverkning och försäljning av högpresterande sintrade neodym-järn-bor-magneter. Med år av djup expertis inom magnetiska material, utmärker Tujin sig i att tillhandahålla högtemperaturbeständiga motormagneter och customized magnetic solutions with superior precision and stability.
Som en recognized leverantör av neodymmagneter till ledande globala varumärken, betjänar Tujin ett brett spektrum av industrier inklusive nya energifordon, industriell automation, hushållsapparater, medicinsk precisionsutrustning och energiutrustning. Kärnproduktfördelar inkluderar avancerad motormagnetteknologi med hög temperatur som fungerar från -40 grader Celsius till 200 grader Celsius och uppåt; omfattande anpassad formkapacitet som spänner över skivor, block, bågsegment, ring, stav, wedge och komplexa oregelbundna geometrier; och förstklassiga beläggningssystem inklusive Ni-Cu-Ni, epoxi, zink och parylen.
Känd för exceptionell produktkvalitet, snabba ledtider och hög produktionsflexibilitet, har Tujin blivit en pålitlig långsiktig partner för ledande företag över flera branscher över hela världen. Oavsett om du behöver standard N35 till N52 magnets i katalogformer eller helt anpassade NdFeB-magneter konstruerade enligt exakta ritningsspecifikationer, Tujin levererar professionalism, effektivitet och tillförlitlighet för att ge dina produkter överlägsen magnetisk prestanda.
F1: Vad är skillnaden mellan N52 och N35 neodymmagneter?
N52 neodymmagneter har en maximal energiprodukt på cirka 52 MGOe, medan N35-magneter är klassade till 33–36 MGOe – vilket innebär att N52 levererar ungefär 45–50 % mer magnetisk energi per volymenhet. N52 används när maximal flödestäthet krävs i ett begränsat utrymme, medan N35 erbjuder en mer kostnadseffektiv lösning för mindre krävande applikationer. Båda kvaliteterna är tillgängliga från Tujin som en anpassade NdFeB-magneter tillverkare i valfri form och beläggning.
F2: Vilka är de bästa NdFeB-magnetkvaliteterna för EV-motorapplikationer?
EV-traktionsmotormagneter kräver vanligtvis grader i intervallet 38H till 42UH, vilket balanserar hög remanens för vridmomentdensitet med tillräcklig koercivitet för termisk stabilitet under kontinuerlig belastning. NdFeB-magneter med hög temperatur med grain boundary diffusion (GBD) behandling erbjuder den bästa kombinationen av Br och Hcj för EV-applikationer. Den exakta graden beror på motorns högsta driftstemperatur, vilket bör bekräftas genom termisk simulering innan magnetspecifikationen slutförs.
F3: Vilka NdFeB-magnetbeläggningar rekommenderas för motortillämpningar?
Ni-Cu-Ni trippelskikts nickel är den mest använda beläggningen för motormagneter på grund av dess kombination av korrosionsbeständighet, ythårdhet och dimensionell konsistens. Epoxibeläggning är att föredra när magneter utsätts för oljor eller kylmedel i motormiljön. Tujin validerar alla beläggningar genom neutral saltspraytestning (ISO 9227) och tillhandahåller testrapporter på begäran.
F4: Kan Tujin producera oregelbundna eller komplexa NdFeB-magneter?
Ja. Som en anpassade neodymmagneter Tujin tillverkar komplexa geometrier inklusive kil, bågsegment, stegcylinder, konvex cylinder, ihålig cylinder, block med hål, oregelbundna former och all geometri som kan definieras av kundens CAD-ritning. Precisionsslipning säkerställer snäva dimensionella toleranser, vanligtvis inom ±0,03–0,05 mm på kritiska dimensioner.
F5: Vad är HS-koden för NdFeB-magneter vid import från Kina?
Den primary NdFeB-magnet HS-kod is 8505.11 (permanenta magneter av metall) under det harmoniserade systemet. Köpare bör verifiera den tillämpliga 10-siffriga underkoden i sitt lands nationella taxeschema, eftersom klassificeringar kan variera. Tujin tillhandahåller komplett tulldokumentation inklusive kommersiella fakturor, packlistor, ursprungscertifikat och materialöverensstämmelsedeklarationer för att stödja smidig importklarering.
